单物镜相位扫描三维立体测量技术

单物镜相位扫描三维立体测量法在内窥镜检测领域是一个突破性的测量技术。此测量法用一个镜头即可完成观察和测量，无需更换镜头和重新定位缺陷，节省工作时间，提高检测效率。

单物镜相位扫描三维立体测量法对被检测区域表面进行扫描，提供剖面视图，即检测物体的横截面，使缺陷的轮廓和特征更加清晰，帮助操作者作出更准确的判断。

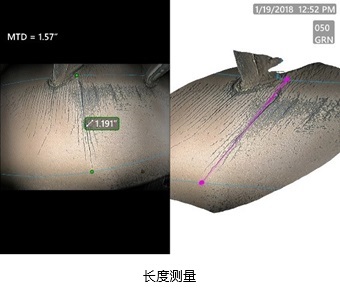

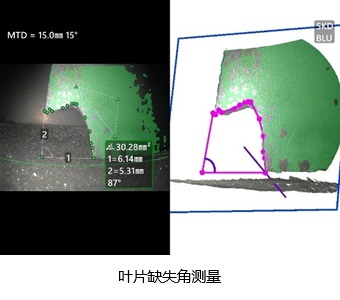

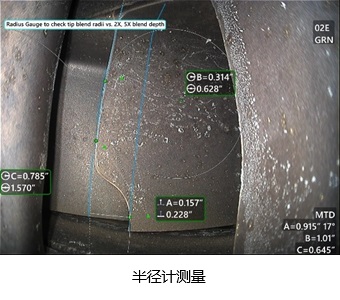

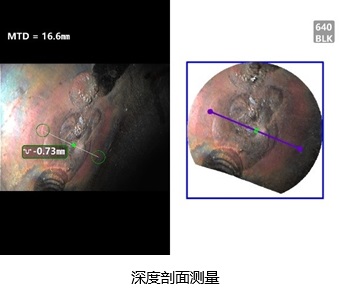

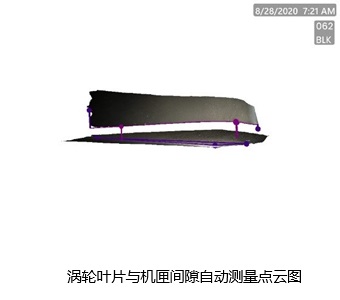

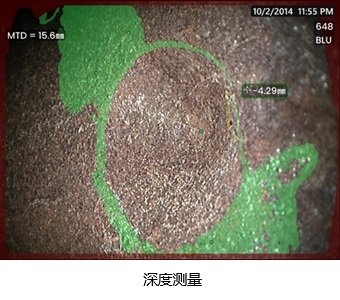

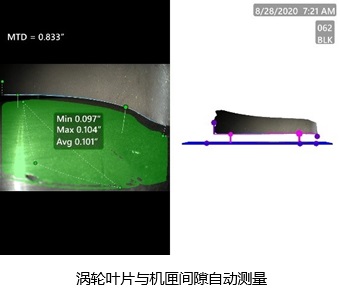

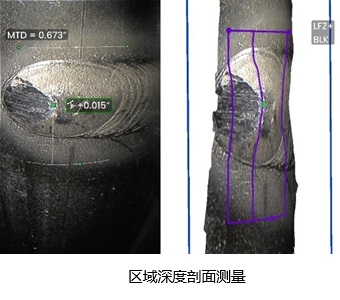

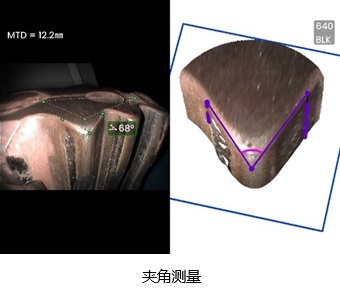

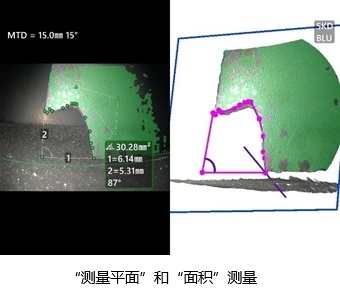

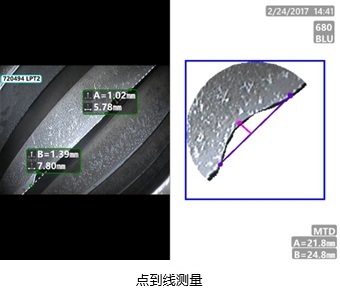

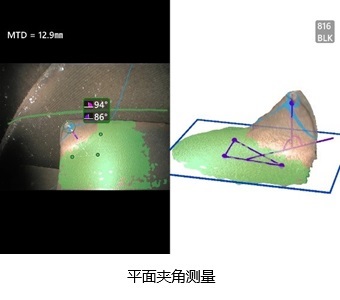

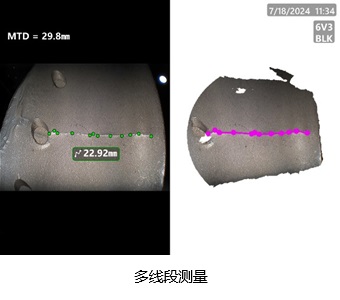

单物镜相位扫描三维立体测量镜头，具有近焦(7mm/8mm-250mm)和极近焦(3mm-120mm、2mm-20mm)、远焦(15mm-无穷)焦距段，用户可根据使用需求选择对应焦距段的测量镜头，且使用一个镜头即可完成观察、测量需求；在原有的测量功能基础上(长度、点到线、深度、面积、多线段、深度剖面、区域深度剖面、测量平面、涡轮叶片与机匣间隙自动测量、半径计)新增了夹角、叶片缺失角、平面夹角测量，可更加快速、精准的完成测量，有效提高检测效率及质量，可将其应用至更多、更广的检测任务中，减少停机时间。

Everest Mentor Visual iQ+ HD的新版单物镜相位扫描三维立体测量法使工业视频内窥镜的应用提升到新的高度。

双物镜三维立体测量技术

双物镜三维立体测量技术用于Everest Mentor Visual iQ+ HD韦林工业视频内窥镜，可视化的双物镜立体测量可实现点云图像，双物镜三维立体测量的所有直径的探头(4.0mm、6.1mm、6.2mm和8.4mm)均可实现点云功能。

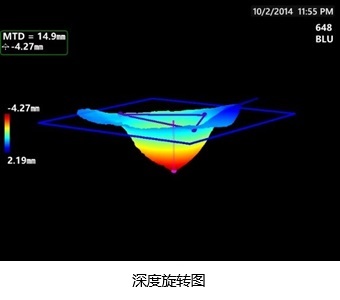

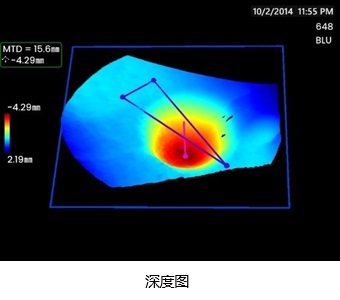

双物镜三维立体测量是在传统的普通双物镜测量基础上实现3D点云成像的技术，传统的普通双物镜测量镜头通过搭配新算法及校准处理技术来实现。此测量技术不仅具有普通双物镜测量原有优势，同时支持左右屏幕分别成像及实现3D点云图(深度图)，可为检测人员提供实时、直观的三维立体点云图，实现快速、精确的测量，提高检测效率！

强大、便携、快速、互连

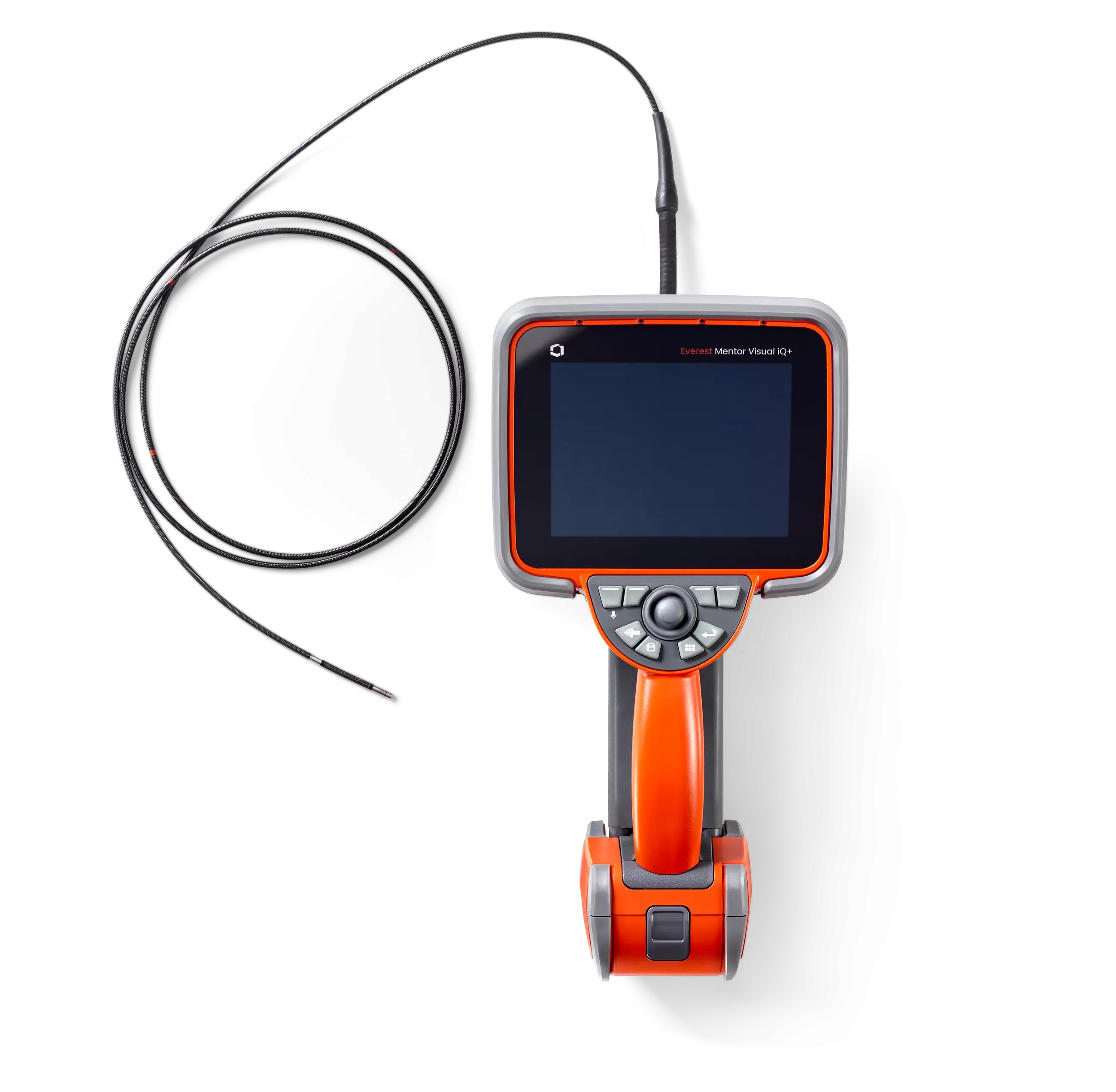

Everest Mentor Visual iQ+ HD 是世界上先进的视频内窥镜，可帮助使用者对工作做出更佳判断，提高检测效率。

•  采用多点触摸屏，符合人体工程学的操纵杆和物理按键，操作更简单易行。

•  彩色SUPER HAD™ CCD摄像头，具有5倍数字变焦和新型动态图像处理系统。

•  采用6.5英寸(16.5cm)有源矩阵XGA彩色LCD显示屏，在日光下可轻松识别，图像清晰可辨，提高检出概率。

•  采用自适应降噪(ANR)和高动态范围(HDR)静态图像捕获技术，捕获高度清晰的实时视频和静态图像。

•  采用新版单物镜相位扫描三维立体测量(6.1 mm直径探头)、双物镜三维立体测量或普通双物镜测量(8.4mm、6.1mm、6.2mm、

   4.0mm直径探头) 。

•  便携、轻巧、符合人体工程学的设计，净重3.0 千克。

•  坚固耐用，设计符合IP65、MIL-STD-461G和MIL-STD-810H标准。

•  内置麦克风和扬声器，可语音控制，支持双频段Wi-Fi(选装)和蓝牙4.0(选装)。

•  17种语言的菜单定向检测(MDI)软件以流程化方式引导检测人员完成检测过程、智能命名文件、创建MS Word®和PDF兼容的检

    测报告。

•  借助设备内置用户手册和基于上下文的帮助链接，更快掌握高级功能。

•  提供40 GB、80 GB和160 GB内置固态硬盘可选。

•  两个USB 3.0 主机A端口，一个USB 3.0客户端 B端口。

•  高容量、可更换、可充电的锂电池，无需充电底座，符合航空运输规定。没有电池时，也可直接交流电供电使用。

•  可更换的4.0mm、6.1mm、6.2mm和8.4mm直径探头，提供多种长度，适合各行业应用。

•  光学镜头采用安全防脱落双螺纹结构，可轻松实现更换。

•  高强度LED光源和先进图像处理技术可改善图像亮度。

•  多种可定制的支撑臂供选择。

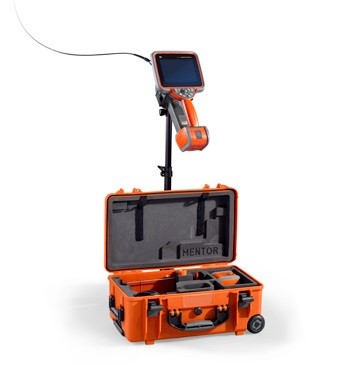

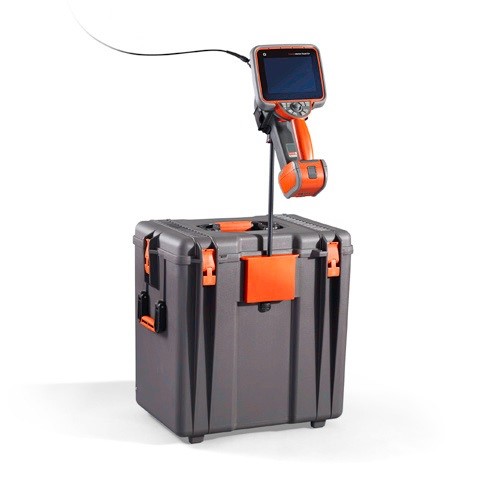

•  可选配便携的拉杆携行箱、可选用于容纳多个探头和附件的更宽敞的工作站式拉杆机箱。

•  可自动录制视频并保存，且可设置录制时长。

•  一键快速录制、暂停、保存视频。

•  可显示导向方位矢量图。

•  具有.CSV存储格式，可实现3D模型打印。

强大的分析功能——将人工智能引入检测

Everest Mentor Visual iQ+ HD 正在推动并更新无损检测的智能化解决方案，利用人工智能辅助分析功能可提高生产力，并提高检测数据的准确性和可靠性。人工智能辅助分析功能有大量实际应用素材及案例作为参考，成熟可靠，并非仅是炒作概念的数据模型,可保证检测数据的完整性和可靠性。对于有开发独有分析模型需求的客户，也可按照客户需求定制分析模型。

人工智能正在跨行业、跨部门间应用，Everest Mentor Visual iQ+ HD 本机可直接运行多个来源的分析模型。

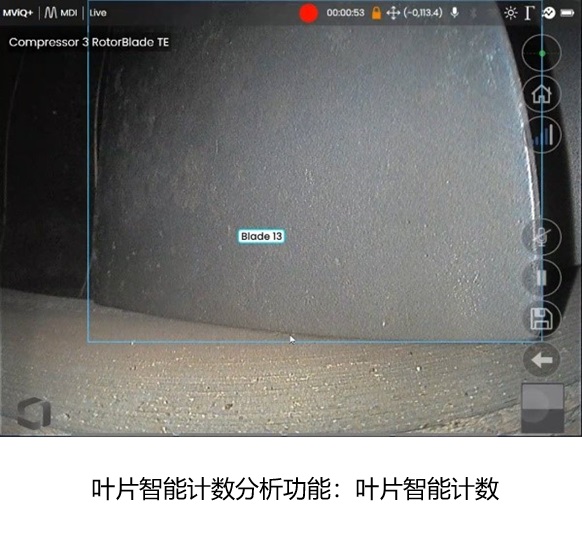

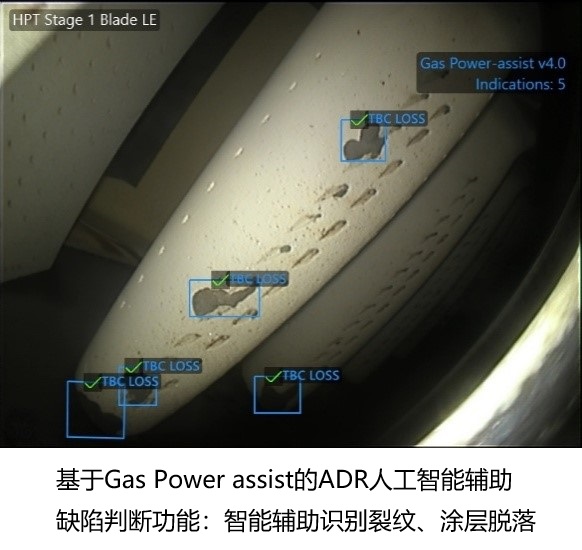

•  由 Waygate 检测技术开发和认证的分析模型：基于 Gas Power assist 的ADR人工智能辅助缺陷判断功能和叶片智能计数分析功

能，可提高可靠性和数据的完整性。

Gas Power assist 分析模型主要基于CFM56系列航空发动机及 LMS100、LM2500 和 LM6000 型号的燃气轮机的真实检测数据

生成。

•  由第三方合作伙伴开发和认证的分析模型：可以利用 Aiir Innovations 的航空商用发动机模型在Everest Mentor Visual iQ+ HD

上直接进行缺陷辅助智能检测；

由 Aiir Innovations 开发的 Aiir Edge - Hot & Cold 分析模型主要基于CF6-80、CF34系列、CFM56-3系列、CFM56-5系列、

CFM56-7系列、GE90、GEnx、V2500、PW 1000G系列、PW 2000、Trent 700、Trent 900、Trent 1000、LEAP-1A/B等型号

的航空发动机的真实检测数据生成。

•  由第三方客户开发和认证的分析模型：对于开发独家分析的客户，Everest Mentor Visual iQ+ HD可部署到全球团队。

每个开发和认证的分析模型都可提供分析数据表，可指导操作者了解其适用性和操作程序。

远程协作检测

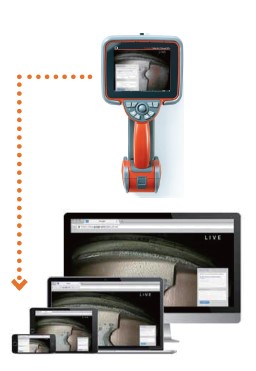

Everest Mentor Visual iQ+ HD 可通过检测工作连接平台在世界各地提供专业的实时远程协作服务Inspection Works Connect(选装)，通过Wi-Fi (选装)实现远程互联，可将正在进行的检测视频图像与场外专家分享，以便快速做出更加准确的判断，提高设备利用率及检测效率。

专家能够对检测图像进行注释，实现双向协作功能，快速协助现场检测人员做出更加准确的判断，提高检测效率，降低检测成本，检测人员可现场排除故障。

•  通过场外专家和检测人员实时对话快速做出更加准确的判断，可延长设备使用寿命。

•  通过远程协作服务(选装)，可随时与场外专家沟通，有效降低运营成本。

•  所有版本Everest Mentor Visual iQ+ HD 均可通过购买Inspect Works Connect服务实现远程互联协作检测功能。

特殊定制型探头

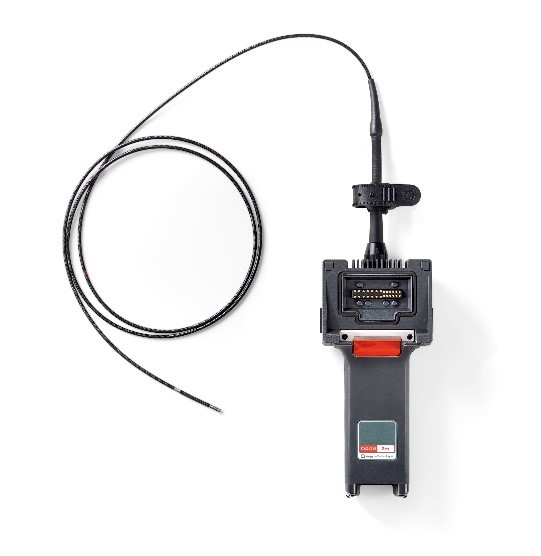

每项检测都有其独特的挑战，韦林内窥镜能够提供多种特殊定制型探头，包括气动导向探头、视频成像转接器、6.2mm内置机械手通道的探头、UV功能探头、2.2mm和2.8mm直径的视频探头、扁探头等，满足不同工业领域、不同客户的检测需求。

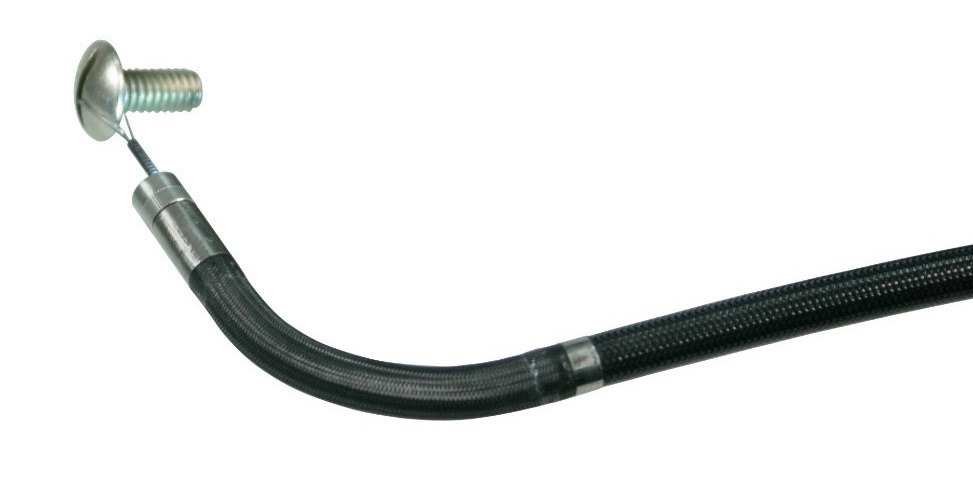

内置机械手通道探头

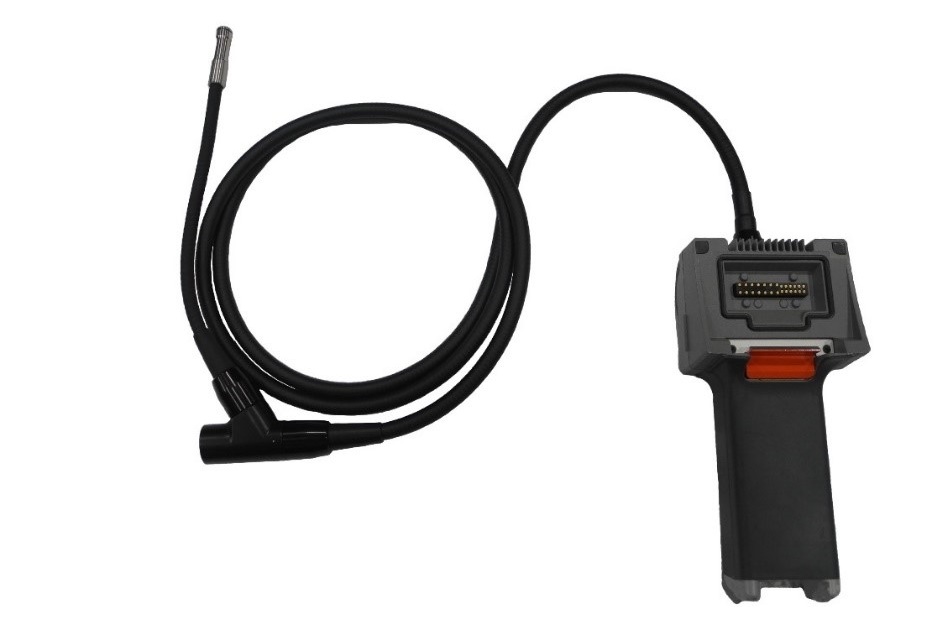

视频成像转接器

工作温度

摄像头

系统

电池

电源输入

达标和分类

软件

视频内窥探头尺寸

备注:可提供多样的特殊客户定制型探头,满足不同工业检测需求,最长可达30米。

视频内窥探头导向能力

4.0mm、6.1mm、8.4mm直径探头

6.2mm直径探头

备注:探头导向弯曲度通常会超过最低规格。

视频内窥探头

*FOV取对角线长度           **表示亮度输出最高的镜头

可支持的测量功能

标准精确度  在规定的测量条件下进行测量时，经过专业培训的检测人员可确保使用单物镜相位扫描三维立体测量、双物镜三维立体测量和普通双物镜测量实现95%以上的测量精确度

最小精度值  单物镜相位扫描三维立体测量、双物镜三维立体测量和普通双物镜测量可达0.01mm
