PTZ140 远程视频遥摄监控系统

配备CompactFlash®移动存储卡、激光测量系统、计算机控制软件和复测软件。PTZ140摄像头能放入直径140mm通道，具有36倍光学、12倍数码变焦能力，具备静止影像、全动态视频影像获取功能，先进的摄像设置还可使用独有的iVIEW™ 影像管理控制平台。

• 36倍光学变焦、12倍数码变焦，总变焦能力为432倍

• 高性能可变双控照明，高分辨率影像

• 1.8m距离具有0.0127mm直径的分辨率

• 内置温度报警系统

• 激光测量功能

• 摄像头控制单元具有静止影像拍照或动态视频录制功能

• CompactFlash移动存储卡

• 通过iVIEW Remote软件对PTZ系统进行远程遥控

• 可用手持控制器进行无线操作，手持控制器内置彩色VGA LCD监视器，控制变焦、亮度、影像控制和测量

• 可在空气、水下操作

摄像头

类型	彩色1/6英寸Exview HAD CCD(NTSC制或PAL制)
分辨率	NTSC制:470线;PAL制式、460线
放大	36倍光学、12倍数字,总变焦倍数432倍
聚焦	自动和手动
光圈	自动和手动(f1.6~关闭)
电子快门	自动和手动(1/10,000s-1s)
灵敏度	1.4lux(快门1/60s、增益-3dB~28dB)
视野(FOV)	视野图表
结构	铝合金或不锈钢
尺寸	287mm(长)×139mm(直径),适合通过直径140mm检测孔

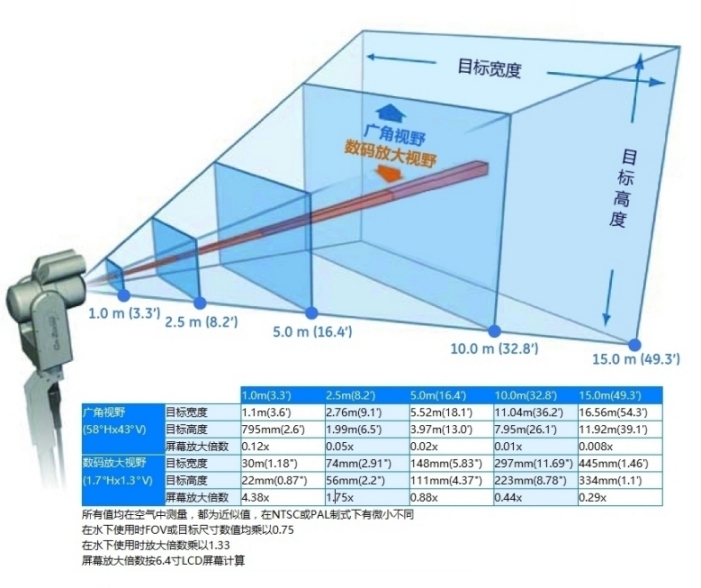

视野图表

摄像头控制单元(CCU)

尺寸	39.0cm×28.0cm×13.5cm
重量	5.9kg
电源	输入100~240V、50~60Hz、3A
处理器	32位Pentium级嵌入式计算机系统
内存	64MB
外部存储器	CF卡、不限容量
视频输入	复合视频BNC、S端子
视频输出	复合视频、S端子、USB2.0端口VGA数字视频
静态图像存储	BMP未压缩900KB、JPG超高质量200KB、JPG高质量90KB、JPG低质量30KB
视频录像	MPEG2:高/低质量设定高质量:42min/1G CF卡 MPEG1:高/中/低质量设定中等质量:92min/1G CF卡
软件功能	先进的摄像头设置功能:冻结、捕捉、存储、调出图像、测量功能和嵌入文件管理

操作环境

温度	﹣18~50℃,短时间可达到70℃
压力	水下45m或外部4.5bar

手持机

显示器	6.4英寸高清晰度彩色VGA显示(640×480像素)
控制	按钮和操纵杆控制水平面旋转/垂直面转动/菜单导航

PTZ140

• 容器和罐体检查焊接质量、腐蚀鉴定、耐火炉衬检查、浮顶检查、分馏塔

• 铁路与公路油罐车、通风和空调、升降机和矿井巷道

• 大口径管道

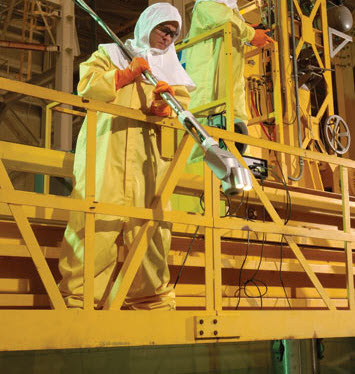

PTZ140应用
