工业光纤内窥镜的成像原理及好产品介绍
工业光纤内窥镜是一种远程目视检查设备，具有直径细、可弯曲等特点，多用于对一些狭小弯曲的试件内部进行检查，例如：涡轮、小口径工艺管道、飞机机身、锅炉管道检修等，使用方便、用途也比较广泛。了解工业光纤内窥镜的成像原理有助于选购好的产品。
工业光纤内窥镜往往包括物镜、镜筒、操控单元、以及目镜这样几部分，提供照明的导光束、和负责传像的导像光纤束都贯穿于镜筒中。光纤镜的成像核心在于导像光纤束，其成像原理可以从局部的单根光纤和整体导像束两个角度来理解。
工业光纤内窥镜的成像原理：
1. 全反射原理实现单光点传输。每根导像光纤的结构包括最里层的纤芯和包裹在外的包层，由于纤芯的折射率大于包层的折射率，当来自物镜的光射到纤芯和包层界面、入射角度大于全反射临界角时，则发生全反射，在不断的全反射下，光线以锯齿状路线传输至目镜侧，从而实现了一个光点的传输。当光纤弯曲时，全反射次数会有所增加，但依然可以传输至目镜侧，因此光纤镜可以在弯曲状态下使用。
2. 光纤束实现完整图像传输。一根光纤作为一个传像单元可以传输一个光点，但仅凭一个光点难以实施检测，于是将大量的光纤整齐排列成光纤束，每根光纤发挥同样的作用，那么在目镜侧就可以得到完整的检测图像。不难理解，光纤直径越细，光纤束中的光纤数量越多，所得图像的分辨率就越高，从而得到更清晰的图像和更出色的放大效果，对精准检测来说至关重要。
好的工业光纤内窥镜产品推荐：
根据上述成像原理我们了解到，光纤的直径是影响检测图像细节丰富程度的重要因素，韦林光纤内窥镜在这方面优势明显，采用独特的超细7微米成像光纤、以及内部结构更加紧凑的先进光纤束技术，提供高品质图像，让检测者看到更多细节，获得更高的缺陷检出概率；而且，在超细成像光纤技术的支撑下，韦林迷你光纤镜有0.4mm直径的规格型号，为极小空间的内窥探查提供了可能，弥补了视频内窥镜和直杆内窥镜无法胜任的缺憾；此外，韦林光纤镜还具有出色的耐磨损性能、搭配石英光纤的荧光检测能力、以及可与数码相机配合使用等特点，为用户提供更多便利。

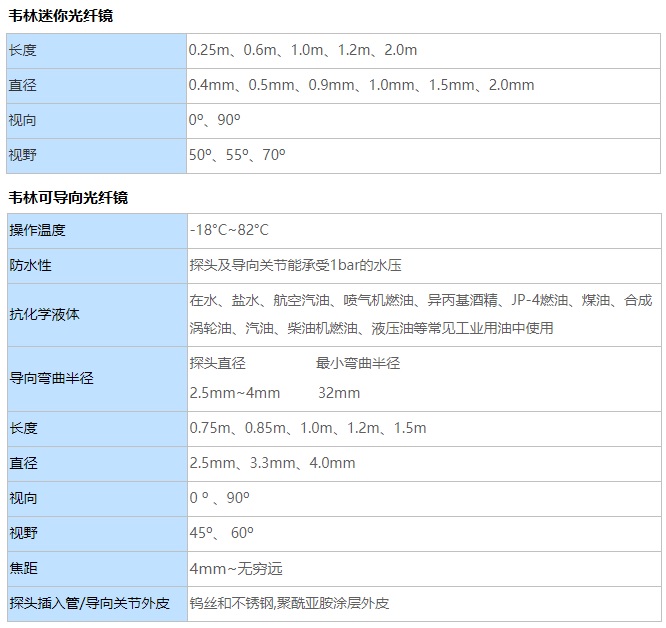

工业光纤内窥镜的参数如下图，更多信息请咨询北京韦林意威特工业内窥镜有限公司。
