建筑行业中套筒灌浆连接技术是安装预制构件的关键技术，依靠灌浆材料之间的黏结咬合作用连接钢筋与套筒，大大的弥补了传统钢结构连接方式（主要包括焊接和螺栓连接）的不足。本文介绍韦林测量型内窥镜在建筑行业全灌浆套筒检测的应用。

在预制构件现场拼接完成后，灌浆套筒中的钢筋的插入深度已经固定。此时需在套筒灌浆前对钢筋插入深度及灌浆后对灌浆高度进行有效测量，以保证灌浆后预制构件间的连接强度。行业内比较传统的做法是采用现场原位取样法或X射线法进行检测，现阶段随着内窥镜的可视化与实时测量功能的不断提升，为该行业检测开辟了新的方向。

近日，北京韦林意威特工业内窥镜有限公司的技术人员携带韦林内窥检测设备MViQ（Mentor Visual iQ），前往江苏南京某客户的办公室及施工现场，为建筑行业的质量检测人员进行全面应用教学与培训，介绍韦林测量型内窥镜在建筑行业全灌浆套筒检测的应用。

检测的步骤及应用要点如下：

1、将带有前视测量镜头的MViQ内窥镜探头直接伸入出浆孔道，在出浆孔道与套筒的交接位置斜向下弯曲，利用预制端连接钢筋与套筒内壁之间的间隙继续向下推进伸入;

2、控制探头弯曲导向寻找最佳成像位置，对套筒中部的限位挡卡以及下方的安装端连接钢筋进行成像，拍摄清晰图像;

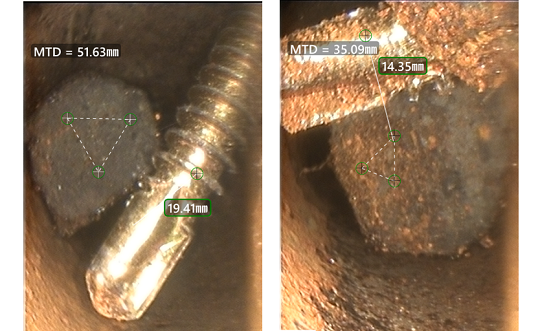

3、使用测量型内窥镜MViQ开展测量工作，选择限位挡卡表面上的三个点形成的平面定义基准平面，将第四个点定位在安装端连接钢筋插入段的末端，计算钢筋末端到基准平面的垂直距离，再根据限位挡卡上表面的高度位置计算得到安装端连接钢筋的插入深度;

4、如全灌浆套筒中限位挡卡采用螺栓式结构，则测量钢筋插入段末端与套筒中部限位螺栓顶部的相对距离，再利用套筒尺寸计算得到连接钢筋的插入深度。

此次应用教学与培训采用了办公室模拟检测到现场实地检测的渐进方式，先在室内熟练掌握内窥镜穿插套筒的步骤及整个测量的操作流程，再到现场解决检测过程中遇到的实际问题，取得了很好的效果。客户掌握了韦林测量型内窥镜在建筑行业全灌浆套筒检测的应用，对日后保证套筒灌浆后预制构件间的连接强度，又增添了一种新的检测手段。
